吐槽和避坑

1. 弄spi弄了一天，使用的开发板是art-pi家的h750，本来准备直接用rt-thread studio生成的，但是不知道怎么回事配置出的工程文件都有问题，不是线程运行不了就是缺少定义，所以最近在一个一个测试外设
2. 使用spi驱动w25q128参考了正点原子和野火的程序，不过由于没有在h7平台上的代码，所以移植起来还要花点时间，很多api也不一样，所以有的要一个一个看，这里说一下正点原子和野火代码的区别，原子家的比较偏寄存器，野火家的封装做的很多，好多自定义的变量我都以为是系统变量找了好久。
3. 再说一下几个坑，主要是关于为什么读出的数据的0xFF的问题
   • 芯片片选引脚没有设置成输出模式而是选择复用模式感谢这个博主，我就是这个问题
   • 输出极性问题，正点原子使用的是如下极性

       SPI1_Handler.Init.CLKPolarity=SPI_POLARITY_HIGH;    //串行同步时钟的空闲状态为高电平SPI1_Handler.Init.CLKPhase=SPI_PHASE_2EDGE;         //串行同步时钟的第二个跳变沿（上升或下降）数据被采样


   经过测试下面这种也是可以的（也就是我选择的极性）

     hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;

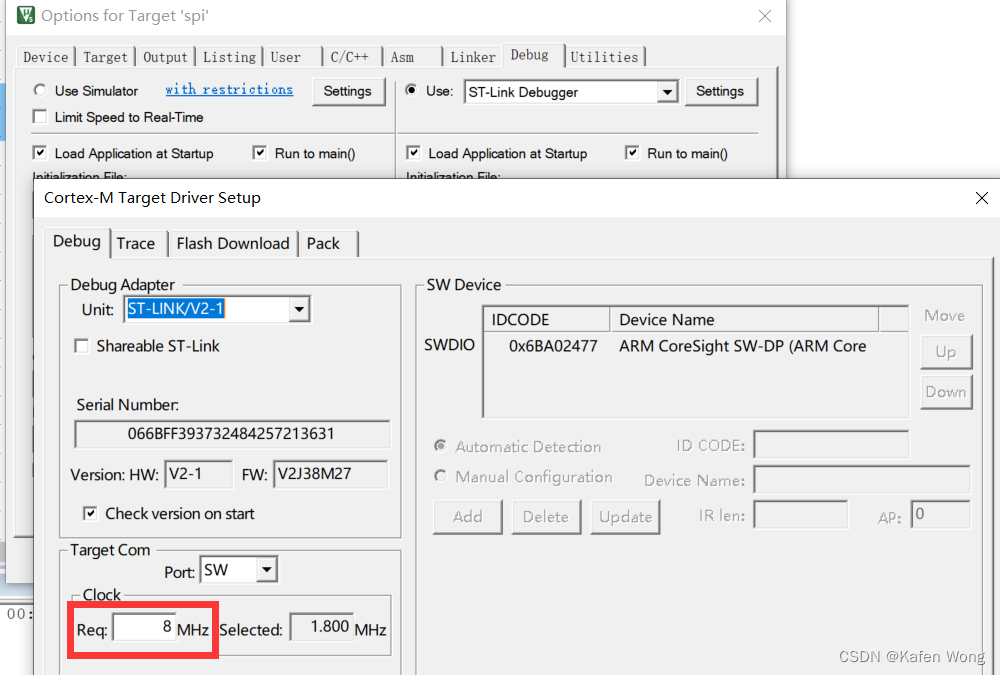

   • STLINK频率问题，网上有的说要把这个数值设置为8MHz，但是我设置为10MHz也可以用

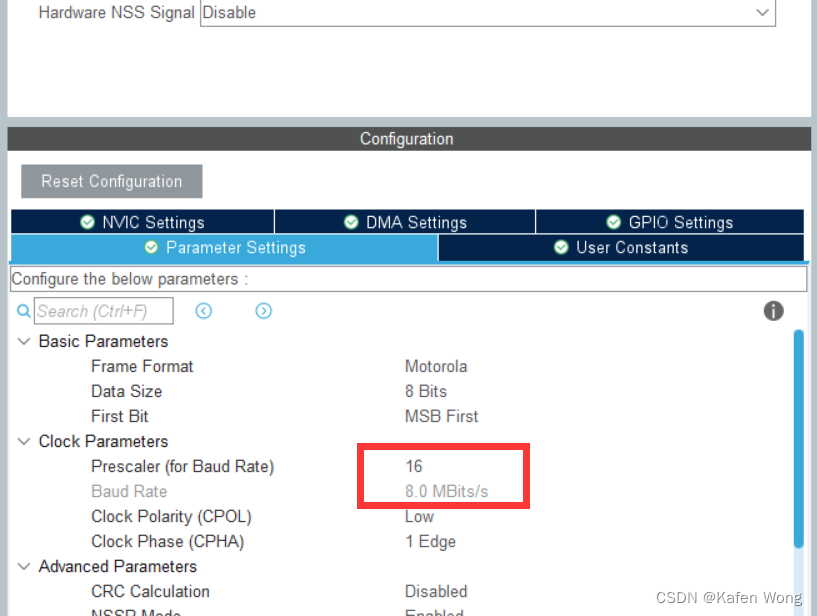

   • FLASH时钟频率的问题，我设置的是8MHz，其他的就没有测试了


移植（将正点原子F1的移植到H7）

1. 首先将所有的功能函数全部移植到spi.c里（由于我是使用cubemx生成的初始化代码，所以就直接放到了注释用户代码段里面，这样之后cubemx重新生成的时候代码就不会被覆盖）
2. 修改诸如u8 u16 这样的定义为 uint8_t 和 uint16_t 等
3. 替换位带操作，比如我将 W25QXX_CS=0; 替换成函数宏W25QXX_CS_L();
4. 替换延时函数为你自己的延时函数，我直接使用HAL库的函数HAL_Delay()
5. 删除无用的GPIO初始化代码
6. 改变 uint32_t FLASH_SIZE;名为 uint32_t flash_size;大写的应该和系统变量名有冲突
7. 修改一些参量以适配当前芯片，比如我使用的是W25Q128，所以内存大小就是128Mbits=16MB
   • 修改flash_size = 16* 1024* 1024
   • 如果W25Q64指令集不同就要修改指令表
   • 修改扇区数量和页大小等（引用此博客部分内容）

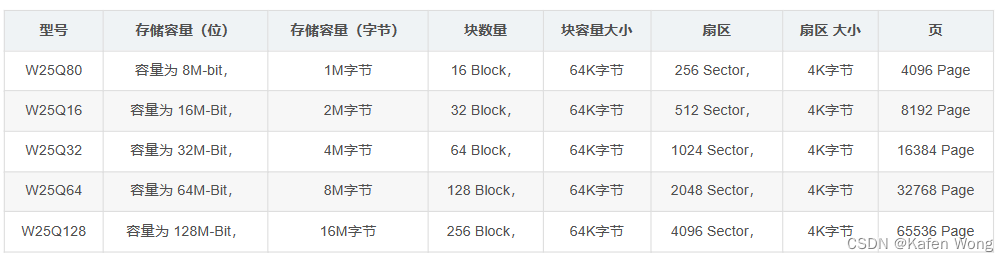

     可以看到对于Q128，有256个块，块容量64k（不用修改），有2048个扇区，每个扇区4K字节（不用修改），有65536页

驱动详解

以后有时间再写吧
